脱水石膏干化污泥圆盘干燥机是一种利用契形空心桨叶及圆筒设备内壁热传导原理，将废水产生的污泥及这类介于膏状或浆状的污泥进行间接加热，使污泥生活污泥或生活污水处理产生的污泥达到脱水干化，减少体积，然后综合利用，变废为宝，避免了二次污染，是目前污泥处理*为理想的烘干设备。

一、脱水石膏干化污泥圆盘干燥机--设备构成

圆盘干燥机由传动机构、箱体、主轴搅拌、轴承体、出料调节机构、旋转接头等部件组成。

1.动力传输部分:主要由电动机、减速机、主动齿轮、从动齿轮、轴间齿轮等组成。它的主要作用是把电机的动力传输给主轴搅拌部分,使其在额定转速范围内运转,也可根据用户要求选用变频调速或电磁调速配置进行变速运行。

2.圆盘干燥机主轴搅拌部分:主要由两根空心轴和其表面若干个楔形空心桨叶等组成。空心轴内设置传热(加热或冷却)介质(蒸汽、水、油等)回流管,两端或单端配置的旋转接头是这些介质进出的接口。运行时主轴搅拌部分对物料搅拌、推挤并进行加热或冷却。

3.轴承体部分:在主轴的两端,共配置了三个或两个轴承体,由轴承、轴承座、轴承盖、密封填料、填料压盖、检修盖等组成。动力端配置了主辅两个轴承体,主轴承体是主轴主要支撑点且作为轴向移动的定位点,辅助轴承体是为阻止轴头过大变形而设置的。非动力端轴承体除提供主轴的承力点外,主轴可以自由伸缩。各轴承体均设置了轴承的冷却结构。

4.圆盘干燥机出料调节机构主要由调节板、转轴、定位件等组成。

5.筒体——热夹套,筒体由一个近似W型结构腔体和顶盖组成,腔体内部容纳物料,中空夹套内通加热介质;顶盖设置进料口、人孔、和蒸发气体出口。

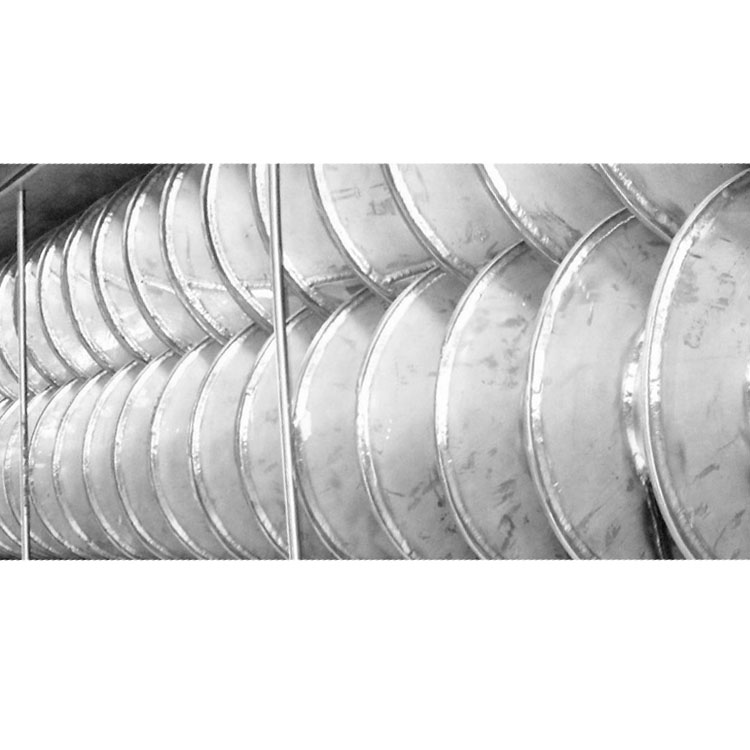

6.圆盘干燥机桨叶轴——设备有两根相互啮合的中空桨叶轴,每片空心桨叶焊接在中空的轴上,轴内腔与所有转盘内腔相连通。轴内结构分L型和G型两种,主要要功能是:进输送物料;搅拌混合物料;加热物料。

7.圆盘干燥机主动轴和从动轴之间采用相互啮合的齿轮传动。
